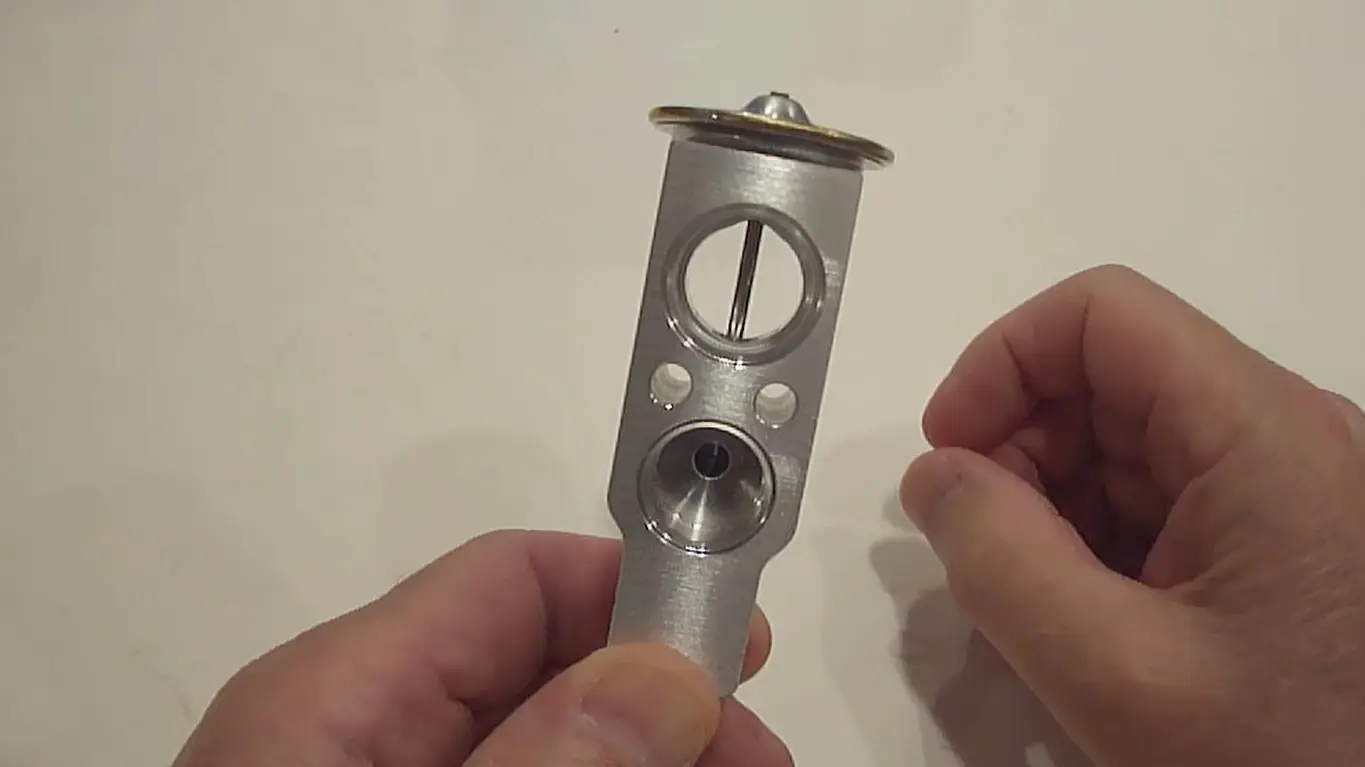

Expansion Valve – Fungsi, Masalah Umum, dan Tips Perawatannya

Expansion Valve, atau katup ekspansi, adalah komponen penting dalam sistem pendingin udara dan refrigerasi, berfungsi untuk mengatur aliran refrigeran ke evaporator.

Katup ini mengurangi tekanan refrigeran yang tinggi dari kondensor dan mengubahnya menjadi tekanan rendah, sehingga dapat menghasilkan udara dingin pada evaporator.

Tanpa komponen ini, sistem tidak dapat menjaga suhu rendah secara optimal.

Komponen-komponen Expansion Valve

Sistem Expansion Valve umumnya terdiri dari beberapa komponen utama:

• Thermostatic Bulb: Bagian ini bertindak sebagai sensor suhu yang mendeteksi suhu dari refrigeran pada sisi outlet evaporator.
• Spring: Pegas ini memberikan tekanan yang menekan katup untuk membuka dan menutup, menjaga jumlah refrigeran yang mengalir.
• Diaphragm: Komponen ini berfungsi untuk menggerakkan jarum katup sesuai dengan tekanan yang diterima dari sensor suhu.
• Valve Body: Rumah atau badan dari Expansion Valve, tempat seluruh komponen utama lainnya terpasang.
• Needle and Seat: Komponen ini mengontrol aliran refrigeran berdasarkan posisi katup yang dibuka atau ditutup.

Letak Expansion Valve dalam Sistem

Expansion Valve biasanya terletak di antara kondensor dan evaporator dalam rangkaian sistem pendingin atau AC.

Tepatnya, refrigeran dari kondensor yang bertekanan tinggi akan diarahkan ke katup ini, yang kemudian menurunkan tekanannya sebelum disalurkan ke evaporator.

Letak ini membuat Expansion Valve sebagai titik pemisah antara bagian tekanan tinggi dan tekanan rendah dalam sistem.

Fungsi Expansion Valve

Fungsi utama dari Expansion Valve adalah mengatur dan mengontrol jumlah refrigeran yang mengalir ke evaporator sesuai dengan kebutuhan pendinginan.

Berikut adalah beberapa fungsi utama katup ini:

• Mengurangi Tekanan: Expansion Valve bertugas menurunkan tekanan refrigeran dari tingkat yang tinggi menjadi rendah, sehingga refrigeran bisa menguap di evaporator dan mendinginkan udara.
• Mengatur Aliran Refrigeran: Katup ini mengontrol jumlah refrigeran yang masuk ke evaporator sesuai dengan suhu yang diukur oleh sensor.
• Menjaga Efisiensi Sistem: Dengan menjaga jumlah refrigeran yang tepat, katup ekspansi membantu sistem mencapai efisiensi pendinginan yang optimal dan mencegah beban kerja berlebihan.

Masalah yang Sering Terjadi pada Expansion Valve

Beberapa masalah umum yang sering terjadi pada Expansion Valve adalah:

• Penyumbatan: Kotoran atau partikel yang menyumbat di katup dapat menghambat aliran refrigeran dan menyebabkan penurunan efisiensi sistem.
• Freezing atau Pembekuan: Katup yang beku disebabkan oleh kelembapan yang masuk ke dalam sistem refrigeran. Hal ini akan menyebabkan expansion valve tidak bisa mengatur aliran refrigeran dengan tepat.
• Thermostatic Bulb Rusak: Thermostatic bulb yang rusak tidak bisa mendeteksi suhu dengan benar, sehingga mengakibatkan aliran refrigeran menjadi tidak terkontrol.
• Pegas Lemah atau Rusak: Jika pegas di dalam katup rusak atau lemah, maka katup tidak bisa membuka atau menutup dengan baik.

Baca Juga: Ciri-ciri Expansion Valve AC Mobil Rusak

Cara Mengatasi Masalah pada Expansion Valve

Berikut beberapa cara memperbaiki masalah pada Expansion Valve:

• Membersihkan Penyumbatan: Jika ditemukan penyumbatan, kamu dapat membersihkan komponen katup dan filter secara rutin. Pastikan tidak ada debu atau partikel yang menghambat aliran refrigeran.
• Mengganti Thermostatic Bulb: Jika bagian sensor suhu atau bulb mengalami kerusakan, sebaiknya segera diganti dengan yang baru agar sistem dapat kembali bekerja optimal.
• Mengatasi Pembekuan: Untuk mengatasi masalah pembekuan, periksa sistem untuk memastikan tidak ada kebocoran sehingga kelembapan tidak masuk ke dalam refrigeran.
• Mengganti Pegas: Jika pegas dalam katup sudah mulai lemah, pertimbangkan untuk menggantinya. Hal ini bisa dilakukan oleh teknisi profesional agar komponen lainnya tidak ikut terganggu.
• Mengganti Expansion Valve yang Rusak: Jika Expansion Valve sudah terlalu lama digunakan dan mengalami banyak kerusakan, solusi terbaik adalah mengganti dengan yang baru untuk memastikan efisiensi pendinginan.

Perkiraan Harga Expansion Valve

Harga Expansion Valve bervariasi tergantung pada merek, jenis, dan kapasitasnya.

Rentang harga mulai dari ratusan ribu Rupiah, tergantung pada merek dan jenis kendaraan.

Sebaiknya pilih Expansion Valve yang berkualitas dan sesuai dengan spesifikasi sistem agar dapat bekerja optimal dan bertahan lama.

Tips Merawat Expansion Valve

• Lakukan Perawatan Rutin: Bersihkan filter dan katup secara berkala untuk menghindari penyumbatan dan memastikan aliran refrigeran tetap lancar.
• Periksa Kelembapan Sistem: Pastikan tidak ada kebocoran pada sistem yang bisa menyebabkan masuknya kelembapan dan menyebabkan pembekuan.
• Gunakan Refrigeran Berkualitas: Pastikan refrigeran yang digunakan berkualitas baik agar tidak ada zat yang bisa merusak Expansion Valve atau mengakibatkan penyumbatan.
• Jangan Menunda Perbaikan: Jika ada masalah kecil seperti pegas yang mulai lemah atau kebocoran pada thermostatic bulb, segera perbaiki untuk mencegah kerusakan yang lebih besar.

Dengan memahami fungsi, komponen, letak, serta cara merawat dan memperbaiki masalah pada Expansion Valve, kamu bisa memastikan sistem pendingin bekerja secara maksimal dan efisien.

Selalu lakukan pengecekan berkala dan gunakan komponen berkualitas untuk menjaga kinerja Expansion Valve dalam jangka panjang.

Buat cek kondisi expansion valve atau ganti komponennya, kamu bisa percayakan ke Dokter Mobil, ya!

FAQ Seputar Expansion Valve

1. Apakah ada kelebihan atau kekurangan spesifik dari masing-masing jenis dalam aplikasi AC mobil modern?

Dalam sistem AC mobil, ada beberapa jenis expansion valve yang umum digunakan, dan masing-masing punya cara kerja serta karakteristiknya sendiri. Yang paling umum kamu temui adalah Thermostatic Expansion Valve (TXV) dan Orifice Tube. Mobil modern yang lebih canggih bahkan mulai memakai Electronic Expansion Valve (EXV).

TXV adalah jenis yang paling sering dibahas. Cara kerjanya cukup canggih, dia punya sensor suhu (biasanya di bulb termostatik) yang memantau suhu freon yang keluar dari evaporator. Berdasarkan suhu ini, TXV akan menyesuaikan bukaan katupnya untuk mengatur jumlah freon yang masuk ke evaporator.

Kelebihan TXV adalah kemampuannya yang adaptif, bisa mengatur aliran freon secara presisi sesuai beban pendinginan, jadi efisiensi pendinginan bisa lebih optimal di berbagai kondisi. Namun, komponennya lebih kompleks dan harganya cenderung lebih mahal.

Lalu ada Orifice Tube, yang cara kerjanya jauh lebih sederhana. Ini hanyalah tabung kecil dengan lubang berukuran spesifik yang dipasang di antara kondensor dan evaporator. Lubang inilah yang bertugas menurunkan tekanan freon. Dia tidak punya sensor suhu dan tidak bisa mengatur aliran secara adaptif.

Jumlah freon yang lewat selalu tetap, tidak peduli seberapa besar kebutuhan pendinginan. Kelebihannya jelas, dia sangat sederhana, murah, dan tahan lama karena tidak ada komponen bergerak. Tapi, efisiensinya kurang optimal dibanding TXV, terutama saat beban pendinginan bervariasi. Mobil-mobil yang lebih lama atau model tertentu sering menggunakan jenis ini.

Terakhir, EXV adalah yang paling canggih. Cara kerjanya diatur secara elektronik oleh Engine Control Unit (ECU) mobil. EXV bisa membuka dan menutup katupnya dengan sangat presisi berdasarkan data dari berbagai sensor di sistem AC (suhu, tekanan, dll). Ini memberikan kontrol aliran freon yang sangat akurat, menghasilkan efisiensi energi yang tinggi, pendinginan yang stabil, dan bisa menyesuaikan diri dengan sangat cepat. Kelemahannya tentu saja harganya paling mahal dan sistemnya paling kompleks karena melibatkan elektronik. Jenis ini biasanya ada di mobil-mobil premium atau hybrid yang butuh efisiensi maksimal.

Pemilihan jenis expansion valve ini biasanya tergantung pada desain sistem AC mobil, tujuan efisiensi, dan juga biaya produksi. Mobil yang mengutamakan efisiensi dan kenyamanan lebih cenderung memakai TXV atau bahkan EXV.

2. Apakah ada pembacaan tekanan (tinggi/rendah) atau perbedaan suhu tertentu yang menjadi indikator pasti kerusakan expansion valve? Bagaimana teknisi membedakan masalah expansion valve dengan masalah kompresor atau kebocoran freon yang mungkin memiliki gejala serupa?

Ketika AC mobilmu bermasalah, teknisi profesional punya cara yang cukup detail untuk mendiagnosis apakah expansion valve yang jadi biang keladinya. Mereka tidak hanya mengandalkan gejala umum, tapi juga memakai alat ukur tekanan dan suhu.

Langkah pertama adalah memeriksa tekanan freon di sisi tekanan tinggi dan rendah menggunakan manifold gauge. Normalnya, expansion valve akan menciptakan perbedaan tekanan yang signifikan.

Jika tekanan di sisi rendah terlalu tinggi atau terlalu rendah dari seharusnya, ini bisa jadi indikasi masalah. Misalnya, jika tekanan sisi tinggi normal tapi tekanan sisi rendah juga tinggi, itu bisa berarti expansion valve macet terbuka atau terlalu lebar. Sebaliknya, jika tekanan sisi rendah terlalu rendah dan kompresor bekerja keras, expansion valve mungkin macet tertutup atau terlalu kecil.

Selain itu, teknisi juga akan mengukur suhu pada pipa masuk dan keluar evaporator. TXV yang sehat akan menyebabkan penurunan suhu yang drastis pada freon setelah melewatinya. Jika tidak ada perubahan suhu yang signifikan atau malah ada gejala pembekuan, ini jelas menunjuk ke expansion valve.

Untuk membedakannya dengan masalah kompresor, teknisi akan melihat apakah kompresor bekerja dengan baik, apakah ada suara aneh, atau apakah ada tekanan yang bisa dibangun. Jika kompresor bisa menghasilkan tekanan tinggi tapi AC tetap tidak dingin dan ada gejala yang mengarah ke expansion valve, maka expansion valve lebih mungkin jadi penyebabnya.

Sementara untuk kebocoran freon, gejalanya mirip dengan expansion valve yang macet tertutup (AC tidak dingin, tekanan rendah). Namun, kebocoran biasanya ditandai dengan penurunan volume freon yang signifikan yang bisa dideteksi dengan alat khusus atau bau freon.

Jika volume freon normal tapi ada masalah tekanan dan suhu, expansion valve lebih patut dicurigai. Teknisi yang berpengalaman biasanya punya tabel referensi tekanan dan suhu ideal untuk berbagai jenis sistem AC, sehingga mereka bisa membuat diagnosis yang akurat.

3. Apakah freon atau oli yang tidak berkualitas dapat menyebabkan korosi, sumbatan, atau keausan dini pada komponen internal expansion valve? Bagaimana mekanismenya terjadi?

Kualitas freon dan oli kompresor memang punya dampak besar pada umur pakai dan performa expansion valve, lho. Ini bukan cuma saran umum, tapi ada mekanisme fisika dan kimia di baliknya.

Freon yang tidak berkualitas atau tercampur kotoran bisa menyebabkan sumbatan pada expansion valve. Freon yang kotor mungkin mengandung partikel padat mikroskopis, kelembapan, atau bahkan udara. Partikel padat bisa mengendap dan menyumbat lubang kecil di expansion valve, apalagi pada TXV yang punya komponen internal presisi.

Kelembapan bisa bereaksi dengan freon membentuk asam yang korosif, yang pelan-pelan akan merusak komponen internal expansion valve dan komponen AC lainnya. Jika ada udara masuk, ini bisa menyebabkan tekanan dan suhu yang tidak stabil, membuat expansion valve bekerja di luar rentang normalnya.

Mirip dengan freon, oli kompresor yang tidak berkualitas atau berlebihan juga bisa menjadi biang keladi. Oli kompresor yang tidak sesuai spesifikasi pabrikan bisa memiliki viskositas yang salah atau mengandung kotoran.

Jika oli terlalu kental atau terlalu banyak, dia bisa mengumpul di expansion valve, terutama di lubang kecilnya, dan menyebabkan sumbatan. Oli yang buruk juga bisa terurai dan membentuk endapan atau lumpur yang akan menyumbat sistem, termasuk expansion valve.

Selain itu, oli yang terkontaminasi atau mengandung air bisa memicu korosi pada bagian logam expansion valve, menyebabkan keausan dini atau kerusakan permanen pada katup dan jarum di dalamnya. Jadi, penggunaan freon dan oli sesuai standar pabrikan sangat krusial untuk menjaga kesehatan expansion valve dan seluruh sistem AC.

4. Apa saja pertimbangan lingkungan dan keamanan yang harus diperhatikan saat melakukan penanganan atau penggantian expansion valve? Bagaimana risiko pelepasan freon ke atmosfer diminimalkan, dan apakah ada prosedur khusus untuk memastikan tidak ada kontaminasi pada sistem saat penggantian?

Menangani atau mengganti expansion valve melibatkan sistem AC yang bertekanan dan berisi freon, jadi ada beberapa pertimbangan lingkungan dan keamanan penting yang perlu kamu ketahui.

Dari sisi lingkungan, freon (terutama yang lama seperti R-12 atau bahkan R-134a) adalah gas rumah kaca kuat yang berkontribusi pada pemanasan global jika dilepaskan ke atmosfer. Oleh karena itu, pelepasan freon ke udara bebas harus diminimalkan.

Profesional AC menggunakan alat khusus yang disebut Recovery Machine untuk “menyedot” freon dari sistem sebelum perbaikan dilakukan, dan freon tersebut kemudian disimpan atau didaur ulang, bukan dibuang. Ini adalah praktik standar yang ramah lingkungan.

Dari sisi keamanan, freon dalam kondisi cair sangat dingin (-26,2°C untuk R-134a pada tekanan atmosfer), jadi kontak langsung dengan kulit atau mata bisa menyebabkan frosbite (luka bakar dingin) yang parah.

Oleh karena itu, penting sekali untuk selalu menggunakan kacamata pelindung dan sarung tangan tahan dingin saat bekerja dengan sistem AC. Selain itu, freon bertekanan tinggi bisa sangat berbahaya jika pipa atau sambungan pecah; ini bisa menyebabkan cedera serius.

Ruangan kerja juga harus berventilasi baik karena uap freon dalam konsentrasi tinggi bisa menggantikan oksigen dan menyebabkan sesak napas atau pusing.

Prosedur khusus saat penggantian expansion valve meliputi:

Evakuasi Freon: Mengeluarkan semua freon dari sistem dengan aman menggunakan recovery machine.

Pemotongan dan Penggantian: Melepas expansion valve lama dan memasang yang baru, pastikan semua O-ring atau segel diganti untuk mencegah kebocoran.

Vakum Sistem: Setelah valve terpasang, sistem harus divakum menggunakan pompa vakum. Proses vakum ini penting untuk menghilangkan udara dan kelembapan dari dalam sistem, yang bisa menyebabkan korosi atau pembekuan (es) di kemudian hari.

Pengisian Ulang Freon dan Oli: Mengisi ulang sistem dengan jumlah freon dan oli kompresor yang sesuai spesifikasi pabrikan.

Melakukan proses ini tanpa alat dan pengetahuan yang memadai tidak hanya berbahaya bagimu tapi juga lingkungan.

5. Apakah ada tips preventive maintenance yang lebih spesifik berdasarkan kondisi penggunaan mobil?

Betul sekali, expansion valve bisa mengalami keausan lebih cepat tergantung pada kebiasaan mengemudi dan kondisi lingkungan tempat mobilmu sering beroperasi.

Penggunaan AC terus-menerus dalam lalu lintas padat atau macet dapat mempercepat keausan. Dalam kondisi ini, mesin sering idle atau berjalan lambat, yang bisa membuat kompresor bekerja lebih keras untuk menjaga pendinginan, dan suhu di ruang mesin cenderung lebih panas. Panas berlebih ini bisa memengaruhi kinerja dan umur expansion valve.

Kondisi lingkungan dengan suhu ekstrem, baik sangat panas atau sangat dingin, juga bisa berdampak. Di daerah yang sangat panas, sistem AC harus bekerja ekstra keras, meningkatkan tekanan dan suhu di seluruh sistem, termasuk expansion valve. Sedangkan di daerah yang sangat dingin, risiko pembekuan di expansion valve bisa meningkat jika ada kelembapan di dalam sistem.

Selain itu, daerah yang sangat berdebu atau kotor bisa menjadi pemicu masalah. Debu dan partikel halus bisa masuk ke sistem AC (terutama jika filter kabin kotor atau jarang diganti), kemudian menempel pada expansion valve dan menyebabkan sumbatan atau abrasi internal seiring waktu.

Untuk pemeliharaan pencegahan yang lebih spesifik berdasarkan kondisi penggunaan mobilmu:

Jika kamu sering di daerah macet atau panas, periksa kebersihan kondensor dan radiator secara berkala (setidaknya setiap 3-6 bulan) agar pembuangan panas optimal dan beban kerja expansion valve tidak terlalu berat.

Untuk yang sering di daerah berdebu, ganti filter kabin lebih sering dari jadwal rekomendasi pabrikan (misalnya setiap 6 bulan atau 10.000 km, bukan setahun sekali). Ini akan membantu mencegah debu masuk ke evaporator dan akhirnya ke expansion valve.

Lakukan pemeriksaan sistem AC secara menyeluruh minimal setahun sekali di bengkel terpercaya. Teknisi bisa memeriksa tekanan, suhu, dan kondisi freon, serta mendeteksi masalah kecil pada expansion valve sebelum berkembang jadi kerusakan besar.
